復合穿墻套管

詳細描述

產品說明及使用方法：

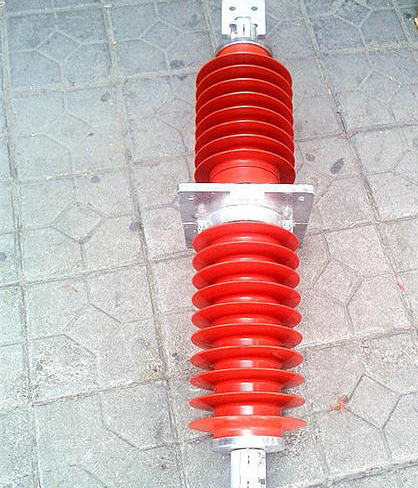

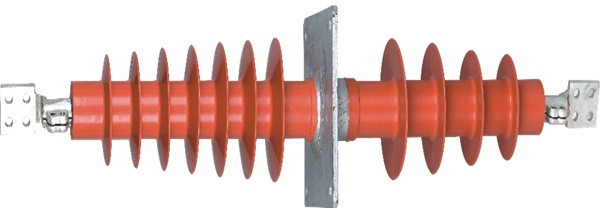

FCGW-35/630-2000A復合式穿墻套管

型號：FCGW-35KV/(630-2000)A
額定電壓：35kv
額定電流：630~2000A
產品認證：ISO9001

FCRG-40.5KV/1250A復合式穿墻套管介紹、FCRG-40.5KV/1250A復合式穿墻套管圖片、FCRG-40.5KV/1250A復合式穿墻套管評論和價格信息,訂購FCRG-40.5KV/1250A復合式穿墻套管

一、穿墻套管_使用范圍與特點

FCGW復合式穿墻套管為戶外-戶內型，適用于額定電壓未10KV~35KV，頻率15~60Hz的三相交流系統電站和變電所的配電裝置。安裝地點環境溫度為-40℃~40℃，海拔高度不超過1000m。本產品適用于水平安裝。

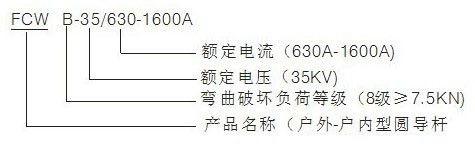

二、產品型號說明：

三、結構及性能

復合傳墻套管由圓筒導桿和緊包導桿的環氧纖層、中間法蘭、及包封環氧玻纖層的硅橡膠護套和傘裙組成，中間法蘭區域進行了電場均勻處理。本系列產品依據Q/GND—JD05—2003進行生產，并復合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相關規定。其主要尺寸和電氣、機械特性如表一、表二。

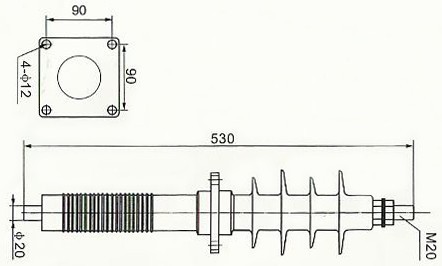

表一復合穿墻套管的主要尺寸

產品型號	總長L	主體長L1	戶外端主體長L2	戶外端爬電距離L3	最大傘徑d	法蘭安裝孔距a	安裝孔徑d1	導電桿徑d2
FCWB-10/630	535	445	210	400	115	89	11	*M2015**
FCWB-35/630	1130	970	435	1030	178	200	15	*M2015**
FCWB-35/1250	1170	970	435	1030	178	200	15	*M3015**
FCWB-35/1600	1170	970	435	1030	178	200	15	*M3920**

表二復合穿墻套管的主要電氣、機械性能

產品型號	額定電壓KV	額定電流A	工頻電壓KV				標準雷電沖擊耐受電壓（峰值）不小于KV	彎曲破壞負荷KN
產品型號	額定電壓KV	額定電流A	干耐受1min	濕耐受1min	擊穿	可見電暈	標準雷電沖擊耐受電壓（峰值）不小于KV	彎曲破壞負荷KN
FCWB-10/630	10	630	30		75		75	75
FCWB-35/630	35	630	30		176	25.8	185	75
FCWB-35/1250	35	1250	30		176	25.8	185	75
FCWB-35/1600	35	1600	30		176	25.8	185	75
