產品說明及使用方法：

FCGW-35/630-2000A復合式穿墻套管

型號：FCGW-35KV/(630-2000)A
額定電壓：35kv
額定電流：630~2000A
產品認證：ISO9001

FCRG-40.5KV/1250A復合式穿墻套管介紹、FCRG-40.5KV/1250A復合式穿墻套管圖片、FCRG-40.5KV/1250A復合式穿墻套管評論和價格信息,訂購FCRG-40.5KV/1250A復合式穿墻套管

一、穿墻套管_使用范圍與特點

    FCGW復合式穿墻套管為戶外-戶內型，適用于額定電壓未10KV~35KV，頻率15~60Hz的三相交流系統電站和變電所的配電裝置。安裝地點環境溫度為-40℃~40℃，海拔高度不超過1000m。本產品適用于水平安裝。
    復合穿墻套管的各項電器、機械性能均標準要求，他還具有復合絕緣子的共同特點。體積小、重量輕、外形美觀，用作外絕緣的硅橡膠傘裙，護套所具有的良好憎水性和憎水性遷移特性，使復合穿墻套管有很好的耐污穢性能和防止污閃的能力。

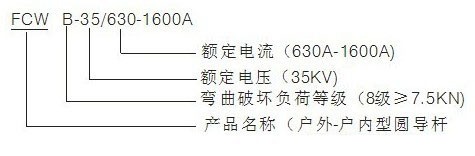

二、產品型號說明：

三、 結構及性能

    復合傳墻套管由圓筒導桿和緊包導桿的環氧纖層、中間法蘭、及包封環氧玻纖層的硅橡膠護套和傘裙組成，中間法蘭區域進行了電場均勻處理。本系列產品依據Q/GND—JD05—2003進行生產，并復合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相關規定。其主要尺寸和電氣、機械特性如表一、表二。

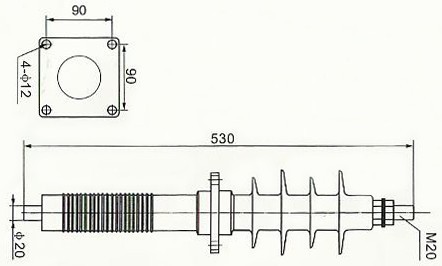

表一復合穿墻套管的主要尺寸

表二復合穿墻套管的主要電氣、機械性能
